龍橋鐵礦新主井2800KW高壓變頻同步機提升電控系統
所屬分類：
自動控制
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
詳情描述
1.提升機系統基本參數
1.1 主機型號：JKM-4×6(Ⅲ)型塔式多繩摩擦式提升機；
1.2 傳動方式：高壓同步電機低速直聯；
1.3 提升方式：底卸式箕斗與平衡錘互為配重；
1.4 提升高度：744.9米；
1.5 提升速度：Vmax=10.47m/s；
1.6 加減速度:a1=a2=0.75 m/s2；
1.7 停車點數量:裝載點1個、卸載點1個。
2.提升機主電動機基本參數
2.1 電動機型號：TBDS2800-16
2.2 額定功率：2800kW
2.3 額定電壓：AC 3.15KV
2.4 額定頻率：6.667HZ
2.5 額定電流：534A
2.6 額定轉速：50r/min
2.7 功率因數：1
2.8 勵磁電壓：204V，勵磁電流：353A
2.9 過載系統：≥2
2.10 冷卻方式：強迫風冷
2.11 絕緣等級：F級，防護等級：IP44
3.提升機電控系統簡介

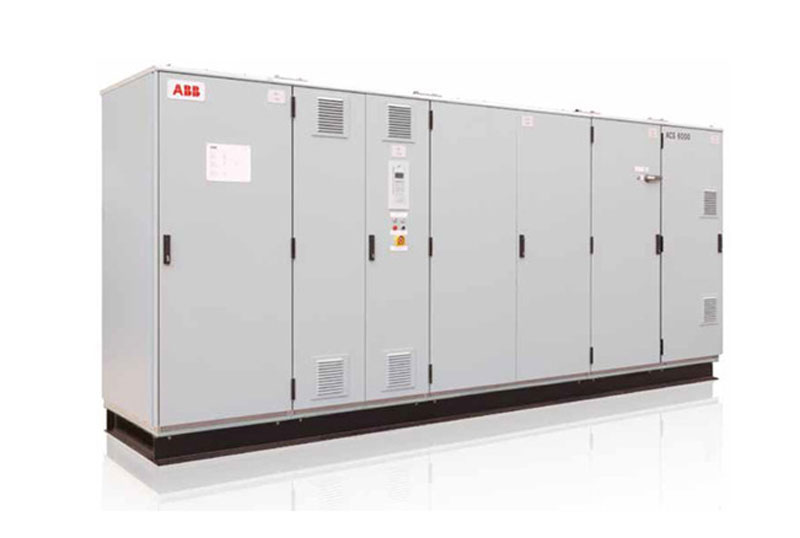

本套提升機電控系統采用GE RX3I系列冗余PLC為控制核心，主控、監控CPU均為CRU320，雙PLC熱冗余設計，Profinet總線環網通訊結構,裝載站控制系統采用GEVersaMax 子站，傳動系統采用原裝進口ABB ACS6000系列中壓變頻器 ，變頻器型號：ACS 6107_F06_1s7_1V1_C24_W2，變頻器與主控CPU通過Profibus-Dp通訊。井下裝載站配有梅特勒托利多稱重傳感器完成礦石的稱重計量，提升機電控系統實現了自動裝載礦石-自動運行-加速-減速-停車-卸載礦石的全程無人值守全自動運行方式。
