1.提升機系統基本參數
1.1 主機型號：JKMD-2.8×4ZⅢ型落地多繩摩擦式提升機；
1.2 傳動方式：直流電機低速直聯；
1.3 提升方式：底卸式箕斗與平衡錘互為配重；
1.4 提升高度： 646米；
1.5 提升速度：Vmax=7.76m/s；
1.6 加減速度:a1=a2=0.75 m/s2；
1.7 停車點數量:裝載點2個、卸載點1個。
2.提升機主電動機基本參數
2.1 電動機型號：ZKTD250/40
2.2 額定功率：800kW
2.3 額定電壓：660V
2.4 額定電流：1441A
2.5 額定轉速：53r/min
2.6 勵磁電壓：55V/110V，勵磁電流：186A/93A
2.7 過載系統：≥2
2.8 絕緣等級：F級，防護等級：IP44

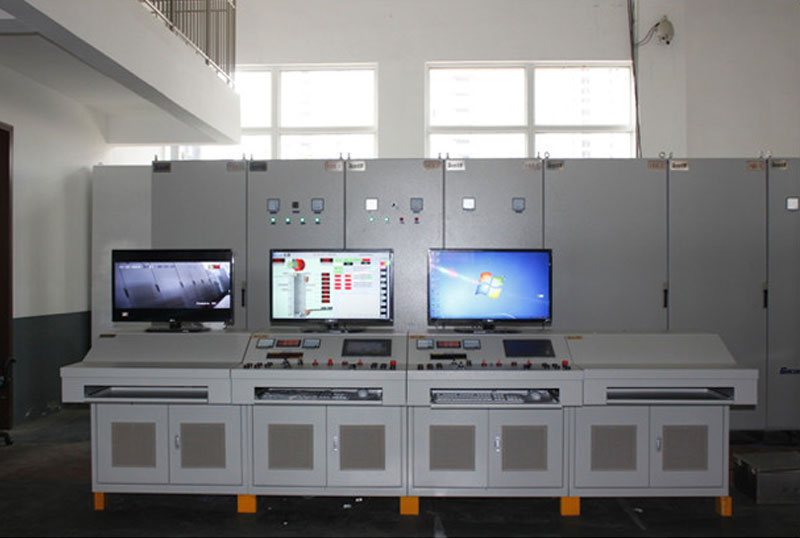

3.提升機電控系統簡介
本套提升機電控系統采用西門子S7-300系列PLC為控制核心，主控、監控CPU均為315-2DP，裝載站控制系統、卸載站控制系統均采用S7-1200系列CPU，傳動系統采用2臺原裝進口ABB直流調速器組成串聯12脈動模式，直流調速器型號：DCS800-S02-2500-05+K454,勵磁裝置：DCS800-S01-180-04。裝載站控制系統采用獨立1200CPU，帶以太網通訊，與主控CPU通過光纖環網交換機組成環網通訊，提高了通訊系統的穩定性，當通訊出現故障時，可轉至本地工作模式，依然可實現裝載站的自動連鎖運行，提高了系統的穩定可靠性。提升機電控系統實現了自動裝載礦石-自動運行-加速-減速-停車-卸載礦石的全程無人值守全自動運行方式。項目投入運行日期為2015年5月。
