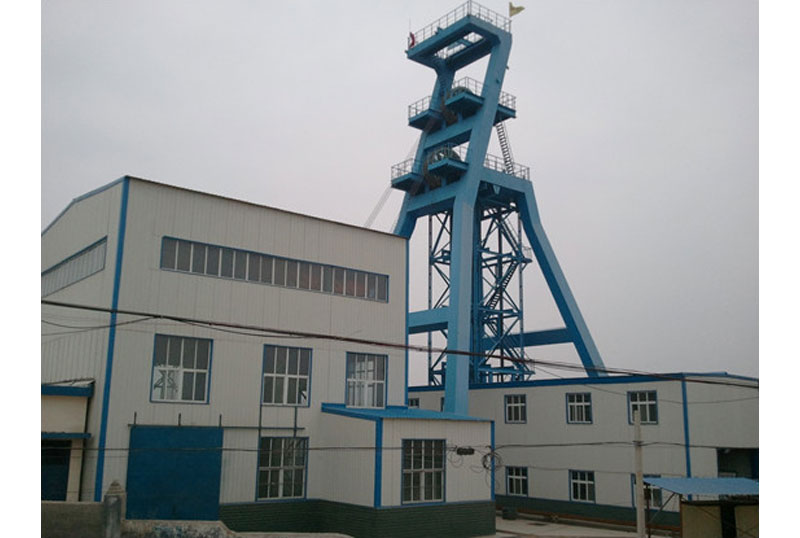

龍城集團河南許昌礦業主井提升電控系統
所屬分類：
工程案例
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
詳情描述
1.提升機系統基本參數
1.1 主機型號：JKMD-4.5×4型落地多繩摩擦式提升機；
1.2 傳動方式：直流電機低速直聯；
1.3 提升方式：底卸式箕斗與平衡錘互為配重；
1.4 提升高度：472.5米；
1.5 提升速度：Vmax=9.5m/s；
1.6 加減速度:a1=a2=0.75 m/s2；
1.7 停車點數量:裝載點1個、卸載點1個。
2.提升機主電動機基本參數
2.1 電動機型號：ZKTD315/67
2.2 額定功率：2750kW
2.3 額定電壓：900V
2.4 額定電流：3432A
2.5 額定轉速：45r/min
2.6 勵磁電壓：110V/55V，勵磁電流：304A/608A
2.7 過載系統：≥2
2.8 絕緣等級：F級，防護等級：IP44
3.提升機電控系統簡介
本套提升機電控系統采用西門子S7-300系列為控制核心，主控、監控CPU均為315-2DP，裝載站控制系統采用S7-300系列獨立CPU，傳動系統采用2臺原裝進口ABB直流調速器控制核心加國產功率單元的擴容模式，2臺調速器組成串聯12脈動模式，直流調速器型號：DCS800-S02-5200-05,勵磁裝置：DCS800-S01-405-04。裝載站控制系統采用獨立CPU 314C-2DP，與主控CPU通過光纖轉Profibus-Dp通訊，提高了通訊系統的穩定性，當通訊出現故障時，可轉至本地工作模式，依然可實現裝載站的自動連鎖運行，提高了系統的穩定可靠性。提升機電控系統實現了自動裝載礦石-自動運行-加速-減速-停車-卸載礦石的全程無人值守全自動運行方式。項目投入運行日期為2011年7月。
