恒邦集團恒邦冶煉低壓交流變頻提升電控改造項目
所屬分類：
工程案例
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
詳情描述
1.提升機系統基本參數

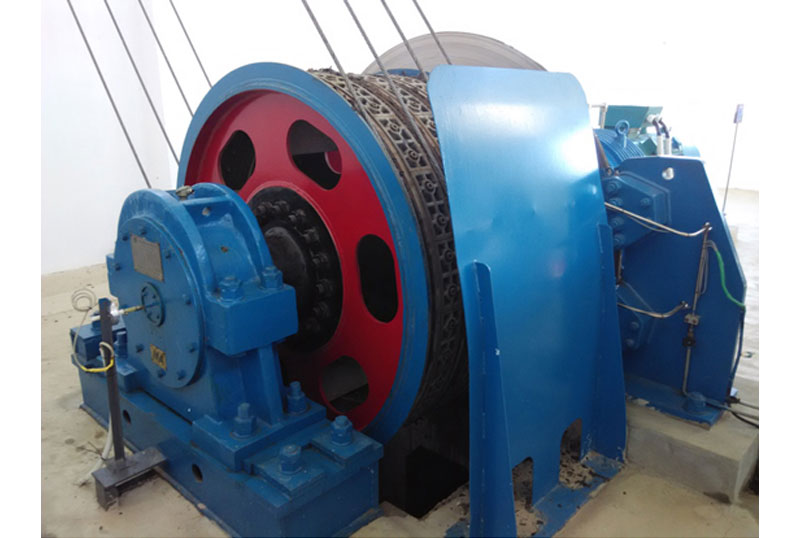

1.1 主機型號：JKMD-1.85×4型落地多繩摩擦式提升機；
1.2 傳動方式：交流電機配減速機；
1.3 提升方式：罐籠與平衡錘互為配重；
1.4 提升高度：407米；
1.5 提升速度：Vmax=6.44m/s；
1.6 加減速度:a1=a2=0.7 m/s2；
1.7 停車點數量:11個（含井口）。
2.提升機主電動機基本參數
2.1 電動機型號：YPT400L3-8
2.2 額定功率：315kW
2.3 額定電壓：380V
2.4 額定電流：619A
2.5 額定轉速：745r/min
3.提升機電控系統簡介
本套提升機電控系統采用西門子S7-300系列為控制核心，主控CPU均為314C-2DP，監控CPU為313C,傳動系統采用ABB ACS800系列變頻器，變頻器型號：ACS800-04-0490-3+K454。變頻器與主控CPU通過Profibus-Dp通訊傳輸數據，簡化了硬件線路，提高了系統的穩定性。井下中段信號系統配有電磁鎖和鎖罐裝置，提高了系統的安全系數，提升機電控系統實現了自動運行-加速-減速-停車的全程無人值守全自動運行方式。項目投入運行日期為2014年6月。
