南京句容市仙人橋礦業250kW提升電控系
所屬分類：
工程案例
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
詳情描述

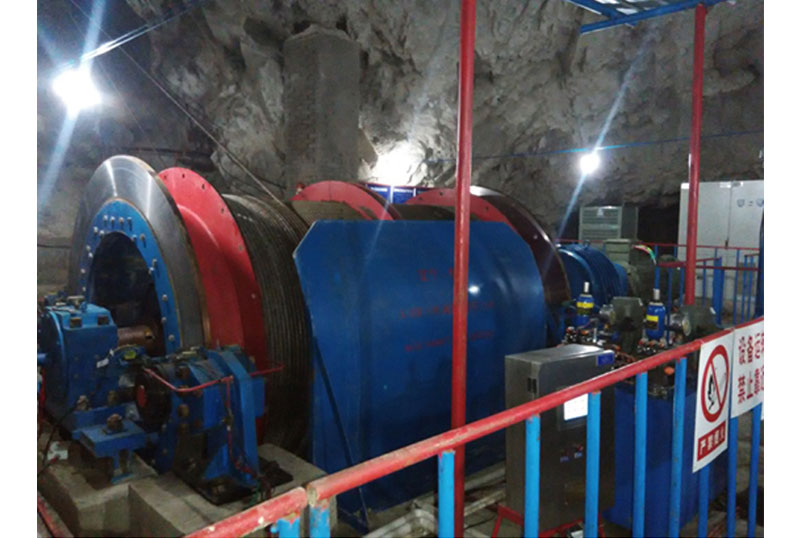

1.提升機系統基本參數
1.1 主機型號：2JK-2.5×1.2單繩纏繞式提升機；
1.2 傳動方式：低壓交流電機配減速機；
1.3 提升方式：箕斗加平衡錘提升；
1.4 提升高度：351.6米；
1.5 提升速度：Vmax=4.78m/s；
1.6 加減速度:a1=a2=0.75 m/s2；
1.7 停車點數量:裝載點1個、卸載點1個。
2.提升機主電動機基本參數
2.1 電動機型號：YZP400L2-8
2.2 額定功率：250kW
2.3 額定電壓：660V
2.4 額定電流：290A
2.5 額定轉速：744r/min
3.提升機電控系統簡介
本套提升機電控系統采用西門子S7-300系列為控制核心，主控、CPU均為315-2DP，裝載站控制系統采用S7-300系列子站PLC，傳動系統采用ABB原裝進口ACS800-17系列四象限變頻器型號為ACS800-17-0440-07+K454。有源整流實現裝置四象限運行，功率因數為1，變頻器自身效率高達98%，直接轉矩控制，轉矩平穩。采用DTC控制技術，變頻器具有優良的力矩響應特性，零速時仍能達到100%的力矩輸出。變頻器與主控CPU通過Profibus-Dp通訊傳輸數據，簡化了硬件線路，提高了系統的穩定性。提升機電控系統實現了自動運行-加速-減速-停車的全程無人值守全自動運行方式。提升機電控系統實現了自動運行-加速-減速-停車全程無人值守全自動運行方式。項目投入運行日期為2011年3月。
