詳情描述
1.提升機系統基本參數

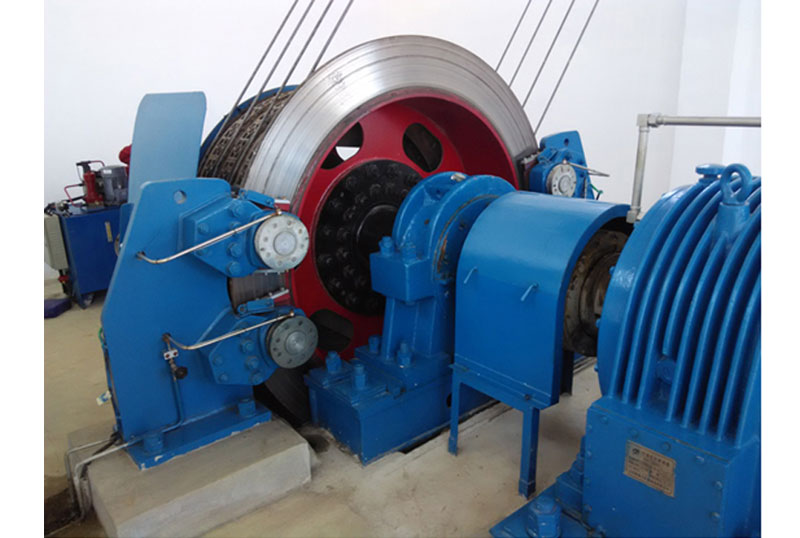

1.1 主機型號：2JK-3.5×1.7/11.5E纏繞式提升機；
1.2 傳動方式：高壓電機配減速機；
1.3 提升方式：翻轉式箕斗與平衡錘互為配重；
1.4 提升高度： 430米；
1.5 提升速度：Vmax=8.4m/s；
1.6 加減速度:a1=a2=0.75 m/s2；
1.7 停車點數量:裝載點1個、卸載點1個。
2.提升機主電動機基本參數
2.1 電動機型號：YR6303-12
2.2 額定功率：900kW
2.3 額定電壓：6000V
2.4 額定電流：98.4A
2.5 額定轉速：485r/min
2.6 功率因數：0.88
3.提升機電控系統簡介
本套提升機電控系統采用西門子S7-300系列PLC為控制核心，主控CPU均為315-2DP，監控CPU為313C，裝載站、卸載站控制系統采用Profibus-DP子站，傳動系統采用沈陽遠大礦井提升機高壓四象限變頻器，變頻器型號：YDTH1A1K5E10/6A。傳動裝置通過ProfibusDP總線與主控CPU通訊，實現數據傳輸。
