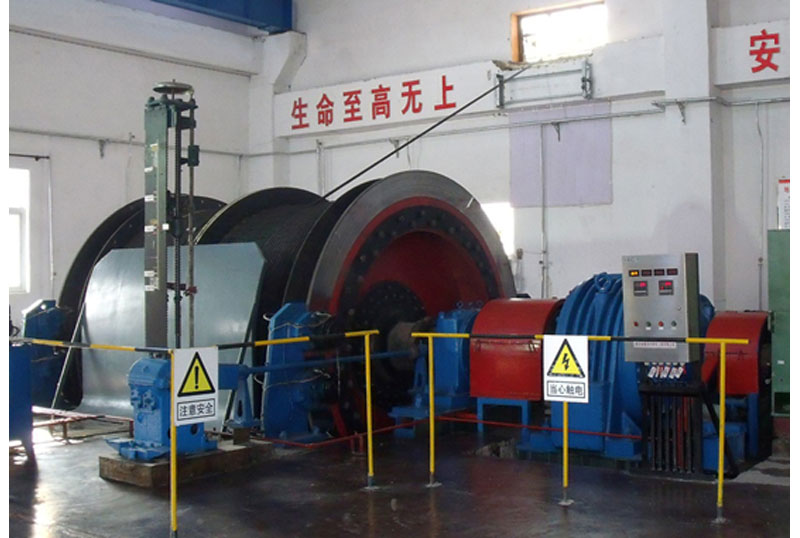

1.提升機系統基本參數
1.1 主機型號：2JK-3/20單繩纏繞式提升機；
1.2 傳動方式：高壓交流電機配減速機；
1.3 提升方式：雙箕斗提升；
1.4 提升高度：248米；
1.5 提升速度：Vmax=5.7m/s；
1.6 加減速度:a1=a2=0.7 m/s2；
1.7 停車點數量:裝載點1個、卸載點1個。
2.提升機主電動機基本參數
2.1 電動機型號：YR500-8
2.2 額定功率：630kW
2.3 額定電壓：6000V
2.4 額定電流：3432A
2.5 額定轉速：739r/min
3.提升機電控系統簡介
本套提升機電控系統采用西門子S7-300系列為控制核心，主控、監控CPU均為317-2DP，裝載站控制系統采用S7-300系列子站PLC，傳動系統采用遼寧榮信四象限高壓變頻器型號為RHVC-A06/900-TF，額定容量900KVA，裝置過載1.5倍，功率因數大于0.95。變頻器與主控CPU通過Profibus-Dp通訊傳輸數據，簡化了硬件線路，提高了系統的穩定性。井下裝載信號系統與主控PLC系統采用光纖通訊，提高了通訊速率和抗干擾能力。提升機電控系統實現了雙箕斗自動裝載礦石-自動運行-加速-減速-停車-卸載礦石的全程無人值守全自動運行方式。項目投入運行日期為2010年9月。
